Nautico e Marino
Acque nere e grigie? La soluzione
Lo scarico di acque reflue non trattate in mare può costituire un rischio per la salute, causare la diminuzione dell’ossigeno e rappresentare un evidente inquinamento visivo nelle aree costiere, risultando un problema significativo per i paesi con industrie turistiche.
Le principali fonti di acque reflue prodotte dall’uomo sono di origine terrestre, come fognature comunali o impianti di trattamento. Tuttavia, lo scarico di acque reflue in mare dalle navi contribuisce anche all’inquinamento marino.
Pertanto, le normative contenute nell’Allegato IV di MARPOL vietano lo scarico di acque reflue in mare entro una distanza specifica dalla terra più vicina, a meno che le navi non dispongano di un sistema di trattamento delle acque reflue approvato.
Il nostro sistema di trattamento delle acque reflue è progettato per il trattamento e la rimozione dell’inquinamento batterico attraverso un processo di ossido-riduzione, riducendo drasticamente i parametri di solidi sospesi totali (TSS), richiesta biochimica di ossigeno (BOD5), chimica dell’ossigeno (COD), torbidità e gli inquinanti organici e fisici nelle acque reflue prodotte a bordo grazie a un sistema di purificazione raffinato.
Le acque reflue trattate prodotte dall’impianto sono conformi alle normative ambientali internazionali della risoluzione “Marpol”, che regolamenta lo scarico di acque reflue trattate in mare. Una soluzione concreta per eliminare la necessità di grandi serbatoi di stoccaggio e l’utilizzo di stazioni di pompaggio a terra. Blue Sea by Selmar è certificato secondo l’ultima risoluzione IMO MARPOL Res. MEPC. 227 (64). È anche conforme alla normativa MED 2014/90/UE.
Di seguito sono riportati tutti i certificati:
– No. 21-2163091-1-EC “modulo B” ABS
– No. 21-2205204-1-MED “modulo D” ABS
– No. 20-2042150-PDA ABS
– ML 24PTB00001 CCS
– ML 19PTB00008_02 CCS
Depuratori acque nere e grigie
Blue Sea
model
Capacità:
Capacità:
Il sistema BLUE SEA è un depuratore di acque nere e grigie, di nuova generazione, in grado di trattare da 2500 litri fino a 22000 litri al giorno.
L’impianto completamente automatico, tecnologicamente avanzato, è dotato di uno speciale laboratorio chimico-fisico dove le acque di scarico vengono depurate, triturate, sterilizzate e rese conformi alle normative internazionali, che regolano lo scarico in mare delle acque nere e grigie.
Un depuratore acque nere e grigie BLUE SEA garantisce, infatti, l’eliminazione della carica batteriologica grazie ad un processo di ossido-riduzione e soprattutto consente di diminuire drasticamente il TSS, il BOD5, il COD, la torbidità e gli inquinanti organici e fisici presenti nelle acque di scarico prodotte nell’imbarcazione, grazie ad un fine sistema di depurazione.
Applicazione
Applicazione
230 Vac 50 Hz
o 400 Vac 50 Hz trifase
2500 litri
230/400 VAC
3500 litri
230/400 VAC
4000 litri
230/400 VAC
7000 litri
230/400 VAC
12000 litri
230/400 VAC
22000 litri
Modelli e caratteristiche
Idraulica: caratteristiche del sistema
Caratteristiche standard
Accessori e supplementi
Modelli e caratteristiche
| Modello | Litri/giorno | Litri di acque reflue trattate per ciclo | Durata processo depurazione | Consumo elettrico nominale | Dimensioni (LxAxP) mm | Peso |
|---|---|---|---|---|---|---|
| BLUE SEA 2500 | 2500 | 28 | 15 min. | 1,2 kW | 620 x 730 x 78 | 86 kg |
| BLUE SEA 3500 | 3500 | 41 | 16 min. | 1,6 kW | 620 x 930 x 740 | 106 kg |
| BLUE SEA 4000 | 4000 | 49 | 16 min. | 1,6 kW | 620 x 1130 x 740 | 121 kg |
| BLUE SEA 7000 | 7000 | 98 | 18 min. | 1,6 kW | 670 x 900 x 1025 | 134 kg |
| BLUE SEA 12000 | 12000 | 167 | 20 min. | 1,6 kW | 990 x 900 x 900 | 138 kg |
| BLUE SEA 22000 | 22000 | 450 | 29 min. | 1,6 kW | 980x1750x1250 | 205 kg |
Requisiti elettrici:
230VAC ±5% 50Hz ±5% 1ph / 400VAC ±5% 50Hz ±5% 3ph – altre tensioni disponibili su richiesta.
12 – 24 Vcc su richiesta. (Altre tensioni e frequenze sono disponibili su richiesta)
Tutti i sistemi di trattamento delle acque reflue BlueSea sono certificati da DNV-GL secondo New Res. IMO MARPOL Mepc. 227(64) e della Direttiva Europea 2014/90/UE (MED).
Idraulica: caratteristiche del sistema
| Terminali ingresso/uscita per i modelli 2500, 3500, 4000, 7000 e 12000: | |
|---|---|
| Ingresso acque nere e grigie | 1.1/4″ |
| Ingresso acqua mare | 1.1/4″ |
| Scarico | 1.1/2″ |
| Troppo pieno | 1.1/4″ |
| Sfiato aria | 1.1/4″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
| Terminali ingresso/uscita per il modello 22000: | |
| Ingresso acque nere e grigie | 1.1/2″ |
| Ingresso acqua mare | 1.1/2″ |
| Scarico | 2″ |
| Troppo pieno | 1.1/2″ |
| Sfiato aria | 1.1/2″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
Tutti i depuratori acque nere e grigie della gamma Blue Sea sono certificati:
- Type approval ABS (AMERICAN BUREAU OF SHIPPING)
- Type approval CCS (CHINA CLASSIFICATION SOCIETY)
in accordo alla nuova Risoluzione IMO MARPOL Mepc. 227 (64) ed alla nuova Direttiva Europea 2014/90/EU (MED)
Caratteristiche standard

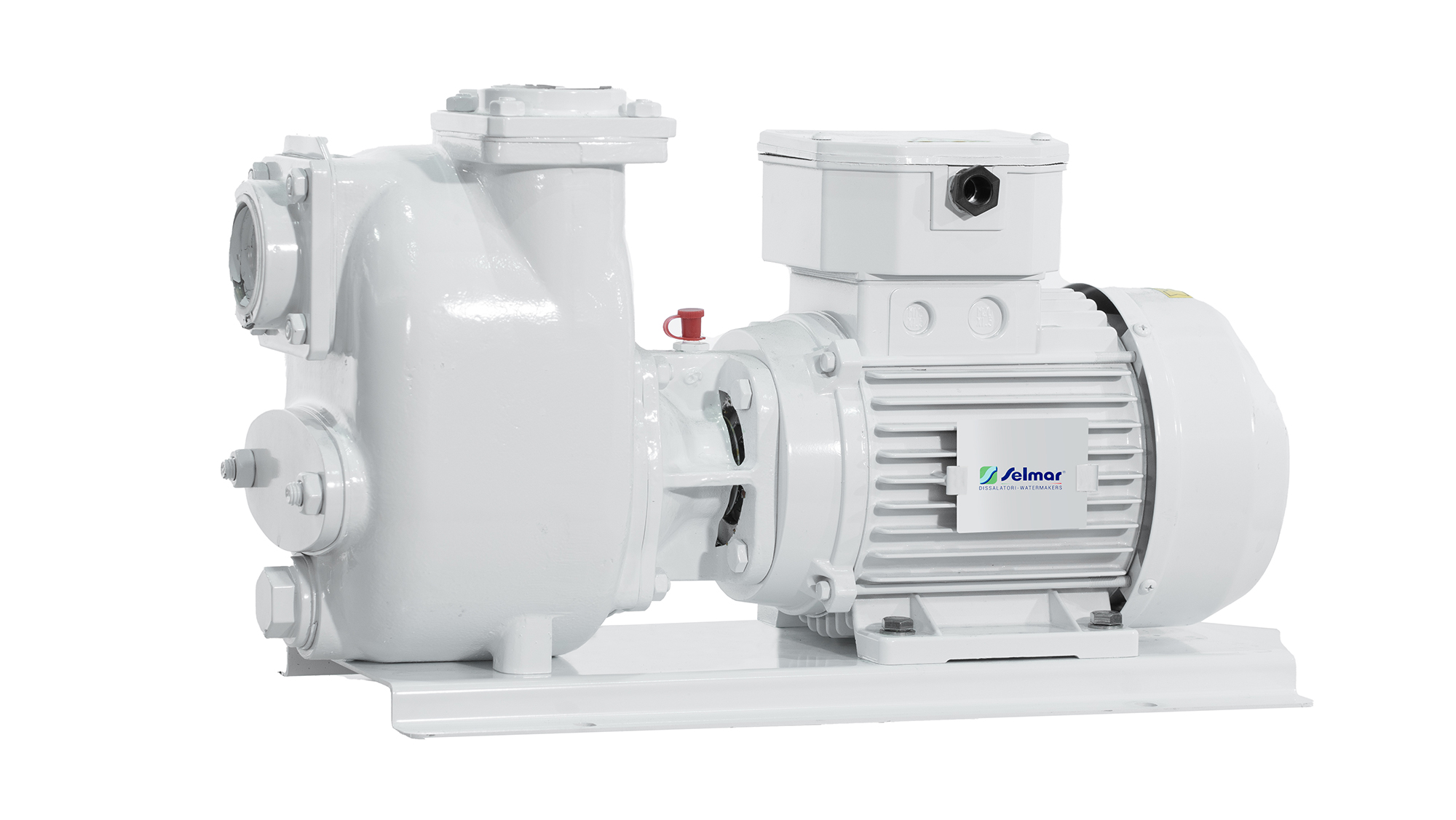

- Pre pompa di alimentazione

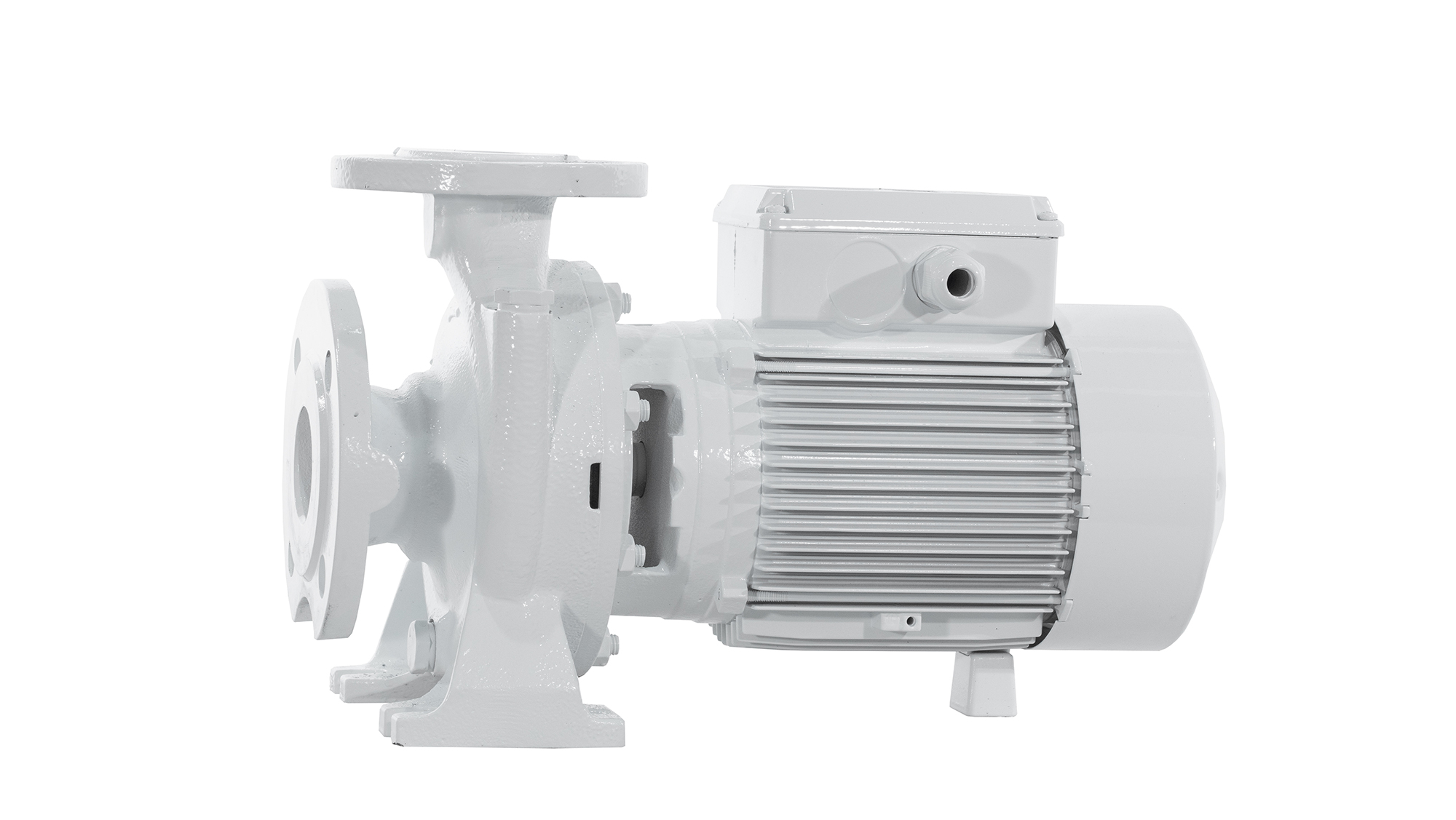

- Pompa mare
- Sterilizzatore uv Secondario
- Sistema di cleaning automatico
- Serbatoio liquido ossidante
- Troppo pieno elettronico relativo al depuratore acque nere e grigie
- Troppo pieno meccanico
- Contaore di funzionamento

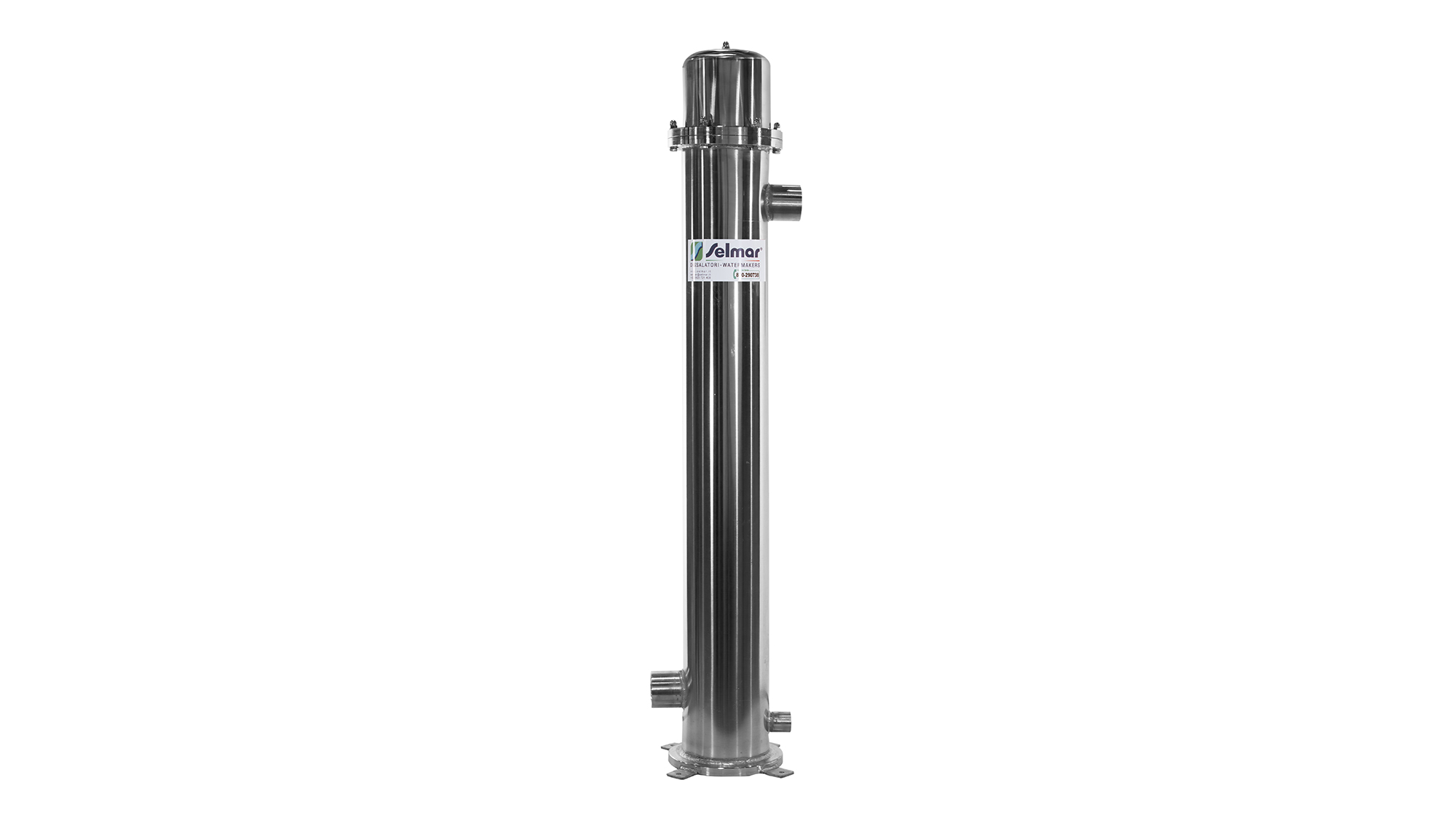

- Sterilizzatore a raggi U.V. primario completo di quadro elettrico

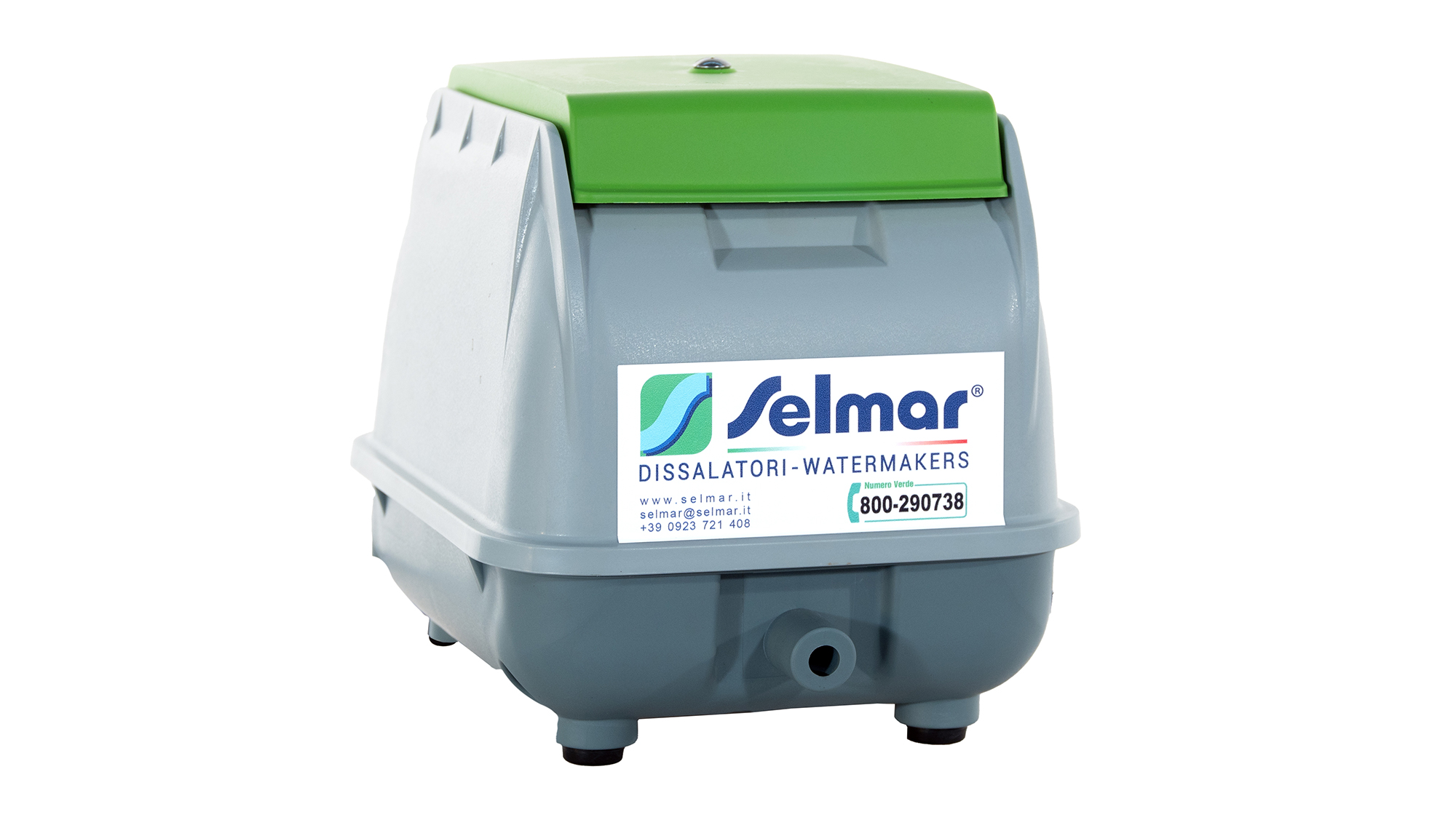

- Soffiante aria
- Contacicli
- Sensore meccanico di livello minimo per cassa acque nere e grigie di bordo, completo di kit di installazione

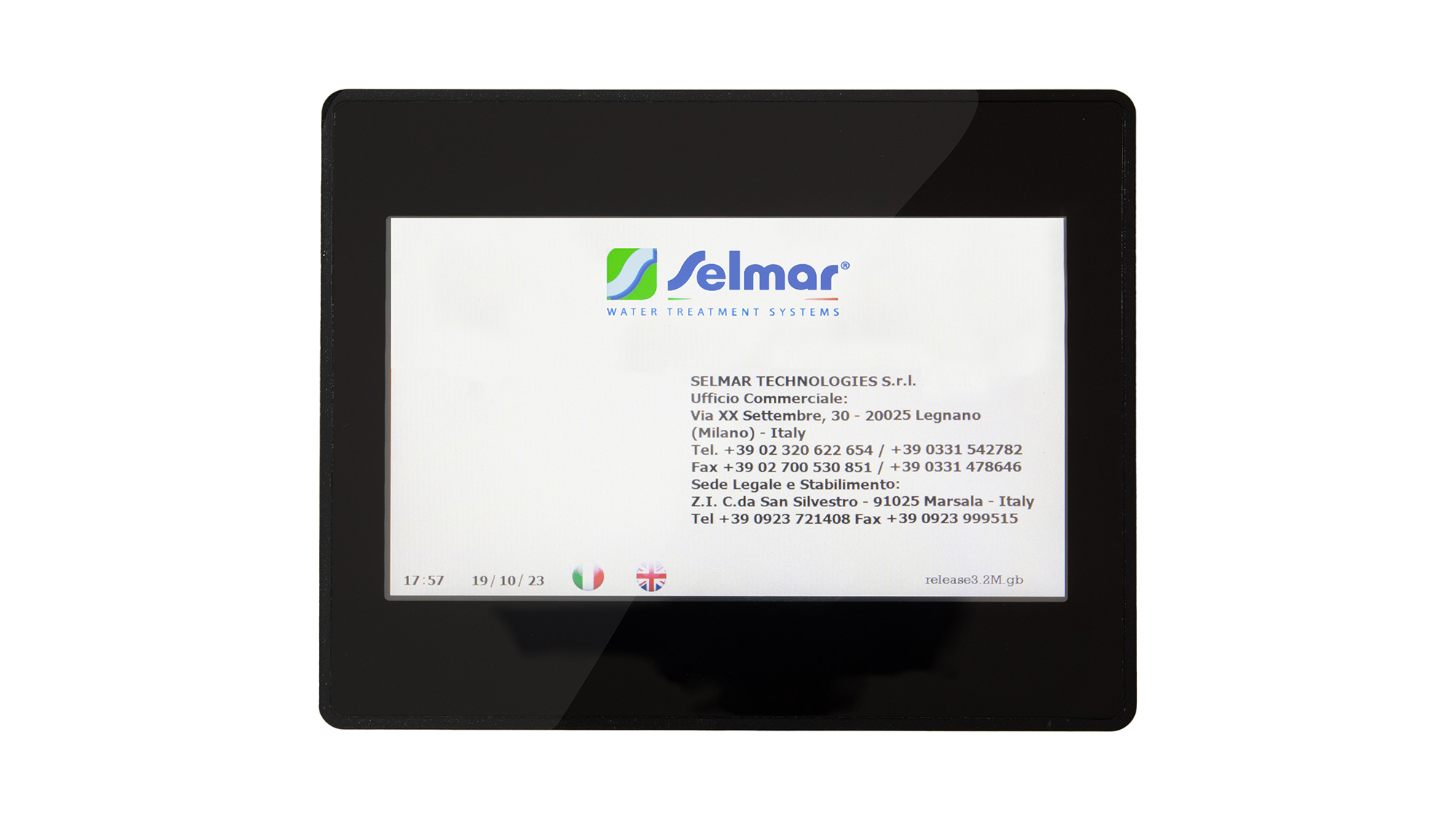

- Pannello di controllo con touch screen TFT color
Accessori e supplementi
- Filtro aria (carbone attivo)
- Controllo a distanza con display LCD
- Degrassatori:
- Mod. SEL 075/T
- Mod. SEL 125/T
- Mod. SEL 175/T
* Il dato relativo alla produzione di acqua dolce, come indicato nelle tabelle di specifica, è da intendersi nominale e può variare del ± 20% in relazione alle variazioni di salinità e temperatura dell’acqua di alimento.
** L’immagine riprodotta potrebbe non corrispondere esattamente alle reali caratteristiche del modello.
Specifiche modello
- Configurazione
- compatta
- Capacità massima in litri/giorno*
- 2500
- Durata del ciclo di smaltimento
- 15 min
- Litri di acque reflue trattate per ciclo
- 26
- Generatore
- Si
- Consumo in kW
- 1.20
Dimensioni prodotto
- Larghezza
- 62 cm
- Altezza
- 73 cm
- Profondità
- 71.5 cm
- Peso
- 80 kg
Modelli e caratteristiche
Idraulica: caratteristiche del sistema
Caratteristiche standard
Accessori e supplementi
Modelli e caratteristiche
| Modello | Litri/giorno | Litri di acque reflue trattate per ciclo | Durata processo depurazione | Consumo elettrico nominale | Dimensioni (LxAxP) mm | Peso |
|---|---|---|---|---|---|---|
| BLUE SEA 2500 | 2500 | 28 | 15 min. | 1,2 kW | 620 x 730 x 78 | 86 kg |
| BLUE SEA 3500 | 3500 | 41 | 16 min. | 1,6 kW | 620 x 930 x 740 | 106 kg |
| BLUE SEA 4000 | 4000 | 49 | 16 min. | 1,6 kW | 620 x 1130 x 740 | 121 kg |
| BLUE SEA 7000 | 7000 | 98 | 18 min. | 1,6 kW | 670 x 900 x 1025 | 134 kg |
| BLUE SEA 12000 | 12000 | 167 | 20 min. | 1,6 kW | 990 x 900 x 900 | 138 kg |
| BLUE SEA 22000 | 22000 | 450 | 29 min. | 1,6 kW | 980x1750x1250 | 205 kg |
Requisiti elettrici:
230VAC ±5% 50Hz ±5% 1ph / 400VAC ±5% 50Hz ±5% 3ph – altre tensioni disponibili su richiesta.
12 – 24 Vcc su richiesta. (Altre tensioni e frequenze sono disponibili su richiesta)
Tutti i sistemi di trattamento delle acque reflue BlueSea sono certificati da DNV-GL secondo New Res. IMO MARPOL Mepc. 227(64) e della Direttiva Europea 2014/90/UE (MED).
Idraulica: caratteristiche del sistema
| Terminali ingresso/uscita per i modelli 2500, 3500, 4000, 7000 e 12000: | |
|---|---|
| Ingresso acque nere e grigie | 1.1/4″ |
| Ingresso acqua mare | 1.1/4″ |
| Scarico | 1.1/2″ |
| Troppo pieno | 1.1/4″ |
| Sfiato aria | 1.1/4″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
| Terminali ingresso/uscita per il modello 22000: | |
| Ingresso acque nere e grigie | 1.1/2″ |
| Ingresso acqua mare | 1.1/2″ |
| Scarico | 2″ |
| Troppo pieno | 1.1/2″ |
| Sfiato aria | 1.1/2″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
Tutti i depuratori acque nere e grigie della gamma Blue Sea sono certificati:
- Type approval ABS (AMERICAN BUREAU OF SHIPPING)
- Type approval CCS (CHINA CLASSIFICATION SOCIETY)
in accordo alla nuova Risoluzione IMO MARPOL Mepc. 227 (64) ed alla nuova Direttiva Europea 2014/90/EU (MED)
Caratteristiche standard
- Pre pompa di alimentazione
- Pompa mare
- Sterilizzatore uv Secondario
- Sistema di cleaning automatico
- Serbatoio liquido ossidante
- Troppo pieno elettronico relativo al depuratore acque nere e grigie
- Troppo pieno meccanico
- Contaore di funzionamento
- Sterilizzatore a raggi U.V. primario completo di quadro elettrico
- Soffiante aria
- Contacicli
- Sensore meccanico di livello minimo per cassa acque nere e grigie di bordo, completo di kit di installazione
- Pannello di controllo con touch screen TFT color
Accessori e supplementi
- Filtro aria (carbone attivo)
- Controllo a distanza con display LCD
- Degrassatori:
- Mod. SEL 075/T
- Mod. SEL 125/T
- Mod. SEL 175/T
* Il dato relativo alla produzione di acqua dolce, come indicato nelle tabelle di specifica, è da intendersi nominale e può variare del ± 20% in relazione alle variazioni di salinità e temperatura dell’acqua di alimento.
** L’immagine riprodotta potrebbe non corrispondere esattamente alle reali caratteristiche del modello.
Specifiche modello
- Configuratione
- compatta
- Capacità massima in litri/giorno*
- 3500
- Durata del ciclo di smaltimento
- 15 min
- Litri di acque reflue trattate per ciclo
- 38
- Generatore
- Si
- Consumo in kW
- 1.50
Dimensioni prodotto
- Larghezza
- 62 cm
- Altezza
- 93 cm
- Profondità
- 74 cm
- Peso
- 128 kg
Modelli e caratteristiche
Idraulica: caratteristiche del sistema
Caratteristiche standard
Accessori e supplementi
Modelli e caratteristiche
| Modello | Litri/giorno | Litri di acque reflue trattate per ciclo | Durata processo depurazione | Consumo elettrico nominale | Dimensioni (LxAxP) mm | Peso |
|---|---|---|---|---|---|---|
| BLUE SEA 2500 | 2500 | 28 | 15 min. | 1,2 kW | 620 x 730 x 78 | 86 kg |
| BLUE SEA 3500 | 3500 | 41 | 16 min. | 1,6 kW | 620 x 930 x 740 | 106 kg |
| BLUE SEA 4000 | 4000 | 49 | 16 min. | 1,6 kW | 620 x 1130 x 740 | 121 kg |
| BLUE SEA 7000 | 7000 | 98 | 18 min. | 1,6 kW | 670 x 900 x 1025 | 134 kg |
| BLUE SEA 12000 | 12000 | 167 | 20 min. | 1,6 kW | 990 x 900 x 900 | 138 kg |
| BLUE SEA 22000 | 22000 | 450 | 29 min. | 1,6 kW | 980x1750x1250 | 205 kg |
Requisiti elettrici:
230VAC ±5% 50Hz ±5% 1ph / 400VAC ±5% 50Hz ±5% 3ph – altre tensioni disponibili su richiesta.
12 – 24 Vcc su richiesta. (Altre tensioni e frequenze sono disponibili su richiesta)
Tutti i sistemi di trattamento delle acque reflue BlueSea sono certificati da DNV-GL secondo New Res. IMO MARPOL Mepc. 227(64) e della Direttiva Europea 2014/90/UE (MED).
Idraulica: caratteristiche del sistema
| Terminali ingresso/uscita per i modelli 2500, 3500, 4000, 7000 e 12000: | |
|---|---|
| Ingresso acque nere e grigie | 1.1/4″ |
| Ingresso acqua mare | 1.1/4″ |
| Scarico | 1.1/2″ |
| Troppo pieno | 1.1/4″ |
| Sfiato aria | 1.1/4″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
| Terminali ingresso/uscita per il modello 22000: | |
| Ingresso acque nere e grigie | 1.1/2″ |
| Ingresso acqua mare | 1.1/2″ |
| Scarico | 2″ |
| Troppo pieno | 1.1/2″ |
| Sfiato aria | 1.1/2″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
Tutti i depuratori acque nere e grigie della gamma Blue Sea sono certificati:
- Type approval ABS (AMERICAN BUREAU OF SHIPPING)
- Type approval CCS (CHINA CLASSIFICATION SOCIETY)
in accordo alla nuova Risoluzione IMO MARPOL Mepc. 227 (64) ed alla nuova Direttiva Europea 2014/90/EU (MED)
Caratteristiche standard
- Pre pompa di alimentazione
- Pompa mare
- Sterilizzatore uv Secondario
- Sistema di cleaning automatico
- Serbatoio liquido ossidante
- Troppo pieno elettronico relativo al depuratore acque nere e grigie
- Troppo pieno meccanico
- Contaore di funzionamento
- Sterilizzatore a raggi U.V. primario completo di quadro elettrico
- Soffiante aria
- Contacicli
- Sensore meccanico di livello minimo per cassa acque nere e grigie di bordo, completo di kit di installazione
- Pannello di controllo con touch screen TFT color
Accessori e supplementi
- Filtro aria (carbone attivo)
- Controllo a distanza con display LCD
- Degrassatori:
- Mod. SEL 075/T
- Mod. SEL 125/T
- Mod. SEL 175/T
* Il dato relativo alla produzione di acqua dolce, come indicato nelle tabelle di specifica, è da intendersi nominale e può variare del ± 20% in relazione alle variazioni di salinità e temperatura dell’acqua di alimento.
** L’immagine riprodotta potrebbe non corrispondere esattamente alle reali caratteristiche del modello.
Specifiche modello
- Configurazione
- modulare
- Capacità massima in litri/giorno*
- 4000
- Durata del ciclo di smaltimento
- 16 min
- Litri di acque reflue trattate per ciclo
- 45
- Generatore
- Si
- Consumo in kW
- 1.50
Dimensioni prodotto
- Larghezza
- 62 cm
- Altezza
- 113 cm
- Profondità
- 74 cm
- Peso
- 115 kg
Modelli e caratteristiche
Idraulica: caratteristiche del sistema
Caratteristiche standard
Accessori e supplementi
Modelli e caratteristiche
| Modello | Litri/giorno | Litri di acque reflue trattate per ciclo | Durata processo depurazione | Consumo elettrico nominale | Dimensioni (LxAxP) mm | Peso |
|---|---|---|---|---|---|---|
| BLUE SEA 2500 | 2500 | 28 | 15 min. | 1,2 kW | 620 x 730 x 78 | 86 kg |
| BLUE SEA 3500 | 3500 | 41 | 16 min. | 1,6 kW | 620 x 930 x 740 | 106 kg |
| BLUE SEA 4000 | 4000 | 49 | 16 min. | 1,6 kW | 620 x 1130 x 740 | 121 kg |
| BLUE SEA 7000 | 7000 | 98 | 18 min. | 1,6 kW | 670 x 900 x 1025 | 134 kg |
| BLUE SEA 12000 | 12000 | 167 | 20 min. | 1,6 kW | 990 x 900 x 900 | 138 kg |
| BLUE SEA 22000 | 22000 | 450 | 29 min. | 1,6 kW | 980x1750x1250 | 205 kg |
Requisiti elettrici:
230VAC ±5% 50Hz ±5% 1ph / 400VAC ±5% 50Hz ±5% 3ph – altre tensioni disponibili su richiesta.
12 – 24 Vcc su richiesta. (Altre tensioni e frequenze sono disponibili su richiesta)
Tutti i sistemi di trattamento delle acque reflue BlueSea sono certificati da DNV-GL secondo New Res. IMO MARPOL Mepc. 227(64) e della Direttiva Europea 2014/90/UE (MED).
Idraulica: caratteristiche del sistema
| Terminali ingresso/uscita per i modelli 2500, 3500, 4000, 7000 e 12000: | |
|---|---|
| Ingresso acque nere e grigie | 1.1/4″ |
| Ingresso acqua mare | 1.1/4″ |
| Scarico | 1.1/2″ |
| Troppo pieno | 1.1/4″ |
| Sfiato aria | 1.1/4″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
| Terminali ingresso/uscita per il modello 22000: | |
| Ingresso acque nere e grigie | 1.1/2″ |
| Ingresso acqua mare | 1.1/2″ |
| Scarico | 2″ |
| Troppo pieno | 1.1/2″ |
| Sfiato aria | 1.1/2″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
Tutti i depuratori acque nere e grigie della gamma Blue Sea sono certificati:
- Type approval ABS (AMERICAN BUREAU OF SHIPPING)
- Type approval CCS (CHINA CLASSIFICATION SOCIETY)
in accordo alla nuova Risoluzione IMO MARPOL Mepc. 227 (64) ed alla nuova Direttiva Europea 2014/90/EU (MED)
Caratteristiche standard
- Pre pompa di alimentazione
- Pompa mare
- Sterilizzatore uv Secondario
- Sistema di cleaning automatico
- Serbatoio liquido ossidante
- Troppo pieno elettronico relativo al depuratore acque nere e grigie
- Troppo pieno meccanico
- Contaore di funzionamento
- Sterilizzatore a raggi U.V. primario completo di quadro elettrico
- Soffiante aria
- Contacicli
- Sensore meccanico di livello minimo per cassa acque nere e grigie di bordo, completo di kit di installazione
- Pannello di controllo con touch screen TFT color
Accessori e supplementi
- Filtro aria (carbone attivo)
- Controllo a distanza con display LCD
- Degrassatori:
- Mod. SEL 075/T
- Mod. SEL 125/T
- Mod. SEL 175/T
* Il dato relativo alla produzione di acqua dolce, come indicato nelle tabelle di specifica, è da intendersi nominale e può variare del ± 20% in relazione alle variazioni di salinità e temperatura dell’acqua di alimento.
** L’immagine riprodotta potrebbe non corrispondere esattamente alle reali caratteristiche del modello.
Specifiche modello
- Configurazione
- compatta
- Capacità massima in litri/giorno*
- 7000
- Durata del ciclo di smaltimento
- 20 min
- Litri di acque reflue trattate per ciclo
- 95
- Generatore
- Si
- Consumo in kW
- 1.50
Dimensioni prodotto
- Larghezza
- 67 cm
- Altezza
- 90 cm
- Profondità
- 102.5 cm
- Peso
- 128 kg
Modelli e caratteristiche
Idraulica: caratteristiche del sistema
Caratteristiche standard
Accessori e supplementi
Modelli e caratteristiche
| Modello | Litri/giorno | Litri di acque reflue trattate per ciclo | Durata processo depurazione | Consumo elettrico nominale | Dimensioni (LxAxP) mm | Peso |
|---|---|---|---|---|---|---|
| BLUE SEA 2500 | 2500 | 28 | 15 min. | 1,2 kW | 620 x 730 x 78 | 86 kg |
| BLUE SEA 3500 | 3500 | 41 | 16 min. | 1,6 kW | 620 x 930 x 740 | 106 kg |
| BLUE SEA 4000 | 4000 | 49 | 16 min. | 1,6 kW | 620 x 1130 x 740 | 121 kg |
| BLUE SEA 7000 | 7000 | 98 | 18 min. | 1,6 kW | 670 x 900 x 1025 | 134 kg |
| BLUE SEA 12000 | 12000 | 167 | 20 min. | 1,6 kW | 990 x 900 x 900 | 138 kg |
| BLUE SEA 22000 | 22000 | 450 | 29 min. | 1,6 kW | 980x1750x1250 | 205 kg |
Requisiti elettrici:
230VAC ±5% 50Hz ±5% 1ph / 400VAC ±5% 50Hz ±5% 3ph – altre tensioni disponibili su richiesta.
12 – 24 Vcc su richiesta. (Altre tensioni e frequenze sono disponibili su richiesta)
Tutti i sistemi di trattamento delle acque reflue BlueSea sono certificati da DNV-GL secondo New Res. IMO MARPOL Mepc. 227(64) e della Direttiva Europea 2014/90/UE (MED).
Idraulica: caratteristiche del sistema
| Terminali ingresso/uscita per i modelli 2500, 3500, 4000, 7000 e 12000: | |
|---|---|
| Ingresso acque nere e grigie | 1.1/4″ |
| Ingresso acqua mare | 1.1/4″ |
| Scarico | 1.1/2″ |
| Troppo pieno | 1.1/4″ |
| Sfiato aria | 1.1/4″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
| Terminali ingresso/uscita per il modello 22000: | |
| Ingresso acque nere e grigie | 1.1/2″ |
| Ingresso acqua mare | 1.1/2″ |
| Scarico | 2″ |
| Troppo pieno | 1.1/2″ |
| Sfiato aria | 1.1/2″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
Tutti i depuratori acque nere e grigie della gamma Blue Sea sono certificati:
- Type approval ABS (AMERICAN BUREAU OF SHIPPING)
- Type approval CCS (CHINA CLASSIFICATION SOCIETY)
in accordo alla nuova Risoluzione IMO MARPOL Mepc. 227 (64) ed alla nuova Direttiva Europea 2014/90/EU (MED)
Caratteristiche standard
- Pre pompa di alimentazione
- Pompa mare
- Sterilizzatore uv Secondario
- Sistema di cleaning automatico
- Serbatoio liquido ossidante
- Troppo pieno elettronico relativo al depuratore acque nere e grigie
- Troppo pieno meccanico
- Contaore di funzionamento
- Sterilizzatore a raggi U.V. primario completo di quadro elettrico
- Soffiante aria
- Contacicli
- Sensore meccanico di livello minimo per cassa acque nere e grigie di bordo, completo di kit di installazione
- Pannello di controllo con touch screen TFT color
Accessori e supplementi
- Filtro aria (carbone attivo)
- Controllo a distanza con display LCD
- Degrassatori:
- Mod. SEL 075/T
- Mod. SEL 125/T
- Mod. SEL 175/T
* Il dato relativo alla produzione di acqua dolce, come indicato nelle tabelle di specifica, è da intendersi nominale e può variare del ± 20% in relazione alle variazioni di salinità e temperatura dell’acqua di alimento.
** L’immagine riprodotta potrebbe non corrispondere esattamente alle reali caratteristiche del modello.
Specifiche modello
- Configurazione
- compatta
- Capacità massima in litri/giorno*
- 12000
- Durata del ciclo di smaltimento
- 18 min
- Litri di acque reflue trattate per ciclo
- 138
- Generatore
- Si
- Consumo in kW
- 1.50
Dimensioni prodotto
- Larghezza
- 99 cm
- Altezza
- 90 cm
- Profondità
- 90 cm
- Peso
- 132 kg
Modelli e caratteristiche
Idraulica: caratteristiche del sistema
Caratteristiche standard
Accessori e supplementi
Modelli e caratteristiche
| Modello | Litri/giorno | Litri di acque reflue trattate per ciclo | Durata processo depurazione | Consumo elettrico nominale | Dimensioni (LxAxP) mm | Peso |
|---|---|---|---|---|---|---|
| BLUE SEA 2500 | 2500 | 28 | 15 min. | 1,2 kW | 620 x 730 x 78 | 86 kg |
| BLUE SEA 3500 | 3500 | 41 | 16 min. | 1,6 kW | 620 x 930 x 740 | 106 kg |
| BLUE SEA 4000 | 4000 | 49 | 16 min. | 1,6 kW | 620 x 1130 x 740 | 121 kg |
| BLUE SEA 7000 | 7000 | 98 | 18 min. | 1,6 kW | 670 x 900 x 1025 | 134 kg |
| BLUE SEA 12000 | 12000 | 167 | 20 min. | 1,6 kW | 990 x 900 x 900 | 138 kg |
| BLUE SEA 22000 | 22000 | 450 | 29 min. | 1,6 kW | 980x1750x1250 | 205 kg |
Requisiti elettrici:
230VAC ±5% 50Hz ±5% 1ph / 400VAC ±5% 50Hz ±5% 3ph – altre tensioni disponibili su richiesta.
12 – 24 Vcc su richiesta. (Altre tensioni e frequenze sono disponibili su richiesta)
Tutti i sistemi di trattamento delle acque reflue BlueSea sono certificati da DNV-GL secondo New Res. IMO MARPOL Mepc. 227(64) e della Direttiva Europea 2014/90/UE (MED).
Idraulica: caratteristiche del sistema
| Terminali ingresso/uscita per i modelli 2500, 3500, 4000, 7000 e 12000: | |
|---|---|
| Ingresso acque nere e grigie | 1.1/4″ |
| Ingresso acqua mare | 1.1/4″ |
| Scarico | 1.1/2″ |
| Troppo pieno | 1.1/4″ |
| Sfiato aria | 1.1/4″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
| Terminali ingresso/uscita per il modello 22000: | |
| Ingresso acque nere e grigie | 1.1/2″ |
| Ingresso acqua mare | 1.1/2″ |
| Scarico | 2″ |
| Troppo pieno | 1.1/2″ |
| Sfiato aria | 1.1/2″ |
| Ingresso aria | 3/4″ |
| In/out U.V. primario | 1.1/4″ |
Tutti i depuratori acque nere e grigie della gamma Blue Sea sono certificati:
- Type approval ABS (AMERICAN BUREAU OF SHIPPING)
- Type approval CCS (CHINA CLASSIFICATION SOCIETY)
in accordo alla nuova Risoluzione IMO MARPOL Mepc. 227 (64) ed alla nuova Direttiva Europea 2014/90/EU (MED)
Caratteristiche standard
- Pre pompa di alimentazione
- Pompa mare
- Sterilizzatore uv Secondario
- Sistema di cleaning automatico
- Serbatoio liquido ossidante
- Troppo pieno elettronico relativo al depuratore acque nere e grigie
- Troppo pieno meccanico
- Contaore di funzionamento
- Sterilizzatore a raggi U.V. primario completo di quadro elettrico
- Soffiante aria
- Contacicli
- Sensore meccanico di livello minimo per cassa acque nere e grigie di bordo, completo di kit di installazione
- Pannello di controllo con touch screen TFT color
Accessori e supplementi
- Filtro aria (carbone attivo)
- Controllo a distanza con display LCD
- Degrassatori:
- Mod. SEL 075/T
- Mod. SEL 125/T
- Mod. SEL 175/T
* Il dato relativo alla produzione di acqua dolce, come indicato nelle tabelle di specifica, è da intendersi nominale e può variare del ± 20% in relazione alle variazioni di salinità e temperatura dell’acqua di alimento.
** L’immagine riprodotta potrebbe non corrispondere esattamente alle reali caratteristiche del modello.
Specifiche modello
- Configurazione
- compatta
- Capacità massima in litri/giorno*
- 22000
- Durata del ciclo di smaltimento
- 25 min
- Litri di acque reflue trattate per ciclo
- 400
- Generatore
- Si
- Consumo in kW
- 1.50
Dimensioni prodotto
- Larghezza
- 98 cm
- Altezza
- 175 cm
- Profondità
- 125 cm
- Peso
- 205 kg
Blue Sea
Dotazioni di serie
Pre-pompa maceratrice esterna
433 x 172 x 250 (mm) - 19kg Pre-pompa maceratrice esterna Mac-One 467 x 265 x 250 (mm) - 30kg
Pompa acqua mare
405 x247 x 185 (mm) - 30kg
Sterilizzatore "U.V. primario"
168 x 940 x 150 (mm) - 11kg
Sterilizzatore "U.V. secondario"
250x 963x 220(mm) - 23,5kg
Soffiante aria
254 x 176 x 177 (mm) - 8,5kg
TOUCH SCREEN
| SPECIFICHE TECNICHE | Pre-pompa maceratrice | Pompa acqua mare | Soffiante | Sterilizzatore U.V. Primario | Sterilizzatore U.V. Secondario | UV Electrical Panel | Level sensor for mixing tank | Chemical tank (Hydrogen Peroxide) |
|---|---|---|---|---|---|---|---|---|
| Dimensioni (LxAxP) [mm] | (465 x 265 x 210) | (405 x 245 x 185) | (255 x 175 x 178) | (175 x 945 x 150) | (250 x 965 x 220) | (465 x 385 x 125) | (1025,5 x 56) | (240 x 465 x 365) |
| Peso | 30,0 | 29,0 | 4,4 | 9,5 | 23,5 | 10,8 | 0,3 | 1,6 |
